氨乙基氨丙基封端聚二甲基硅氧烷（氨基硅油）適用于聚氨酯原料，其粘度和氨值的選擇需根據(jù)具體應(yīng)用場景和性能需求調(diào)整。以下是關(guān)鍵參數(shù)范圍及應(yīng)用建議：

一、粘度范圍（25℃，mPa?s）

1. 通用型聚氨酯體系

• 推薦粘度：500~3000 mPa·s
  • 低粘度（如 500~1000 mPa?s）：適合需要高流動性的場景，如涂料、膠粘劑的噴涂或涂布工藝，可避免因粘度過高導(dǎo)致的施工困難。
  • 中高粘度（如 1000~3000 mPa?s）：適用于彈性體、密封材料等需要一定結(jié)構(gòu)強度的體系，可平衡加工性與力學(xué)性能。

2. 特殊應(yīng)用場景

• 高耐候性涂層：
  選擇粘度 8000~15000 mPa?s 的氨基硅油，可形成致密的硅氧烷膜層，提升涂層的抗紫外線老化和疏水性能。
• 自修復(fù)材料：
  粘度＞10000 mPa?s 的氨基硅油可通過分子鏈段的動態(tài)重組實現(xiàn)微裂紋修復(fù)，適用于高端聚氨酯彈性體。

二、氨值范圍（mmol/g）

1. 常規(guī)改性需求

• 推薦氨值：0.3~0.8 mmol/g
  • 低氨值（0.3~0.5 mmol/g）：反應(yīng)活性適中，適合需要溫和交聯(lián)的體系（如水性聚氨酯乳液），可避免過快凝膠導(dǎo)致的工藝失控。
  • 高氨值（0.6~0.8 mmol/g）：提升氨基與異氰酸酯的反應(yīng)程度，增加交聯(lián)密度，適用于對硬度、耐溶劑性要求較高的場景（如工業(yè)防護涂料）。

2. 特殊性能優(yōu)化

• 超柔軟彈性體：
  氨值 0.8~1.2 mmol/g 可增強分子間氫鍵作用，賦予聚氨酯優(yōu)異的柔韌性和觸感，但需配合低粘度（如 500~1000 mPa?s）以避免加工困難。
• 低黃變需求：
  選擇氨值＜0.3 mmol/g 的氨基硅油，可減少氨基氧化導(dǎo)致的泛黃風(fēng)險，適用于淺色涂料或醫(yī)用聚氨酯。

三、參數(shù)匹配與工藝建議

1. 粘度與氨值的協(xié)同效應(yīng)

• 高氨值 + 低粘度：適合需要快速反應(yīng)且流動性好的場景（如單組分膠粘劑），但需注意氨基過量可能導(dǎo)致的內(nèi)應(yīng)力增加。
• 低氨值 + 高粘度：適用于慢反應(yīng)體系（如雙組分彈性體），可通過高粘度維持結(jié)構(gòu)穩(wěn)定性，同時避免過度交聯(lián)。

2. 工藝控制要點

• 預(yù)聚體合成：
  氨基硅油需在異氰酸酯預(yù)聚體形成后加入，避免與多元醇競爭反應(yīng)。例如，先合成含 - NCO 的預(yù)聚體，再加入氨基硅油進行擴鏈。
• 催化劑調(diào)節(jié)：
  若使用有機錫類催化劑（如二月桂酸二丁基錫），高氨值體系需減少催化劑用量，以防止反應(yīng)過快導(dǎo)致凝膠。
• 相容性改善：
  硅氧烷與聚氨酯樹脂的相容性有限，可通過以下方法優(yōu)化：
  • 添加硅烷偶聯(lián)劑（如 550）作為相容劑；
  • 選擇羥基封端硅氧烷與氨基硅氧烷復(fù)配，平衡反應(yīng)性與相容性。

四、典型應(yīng)用參數(shù)參考

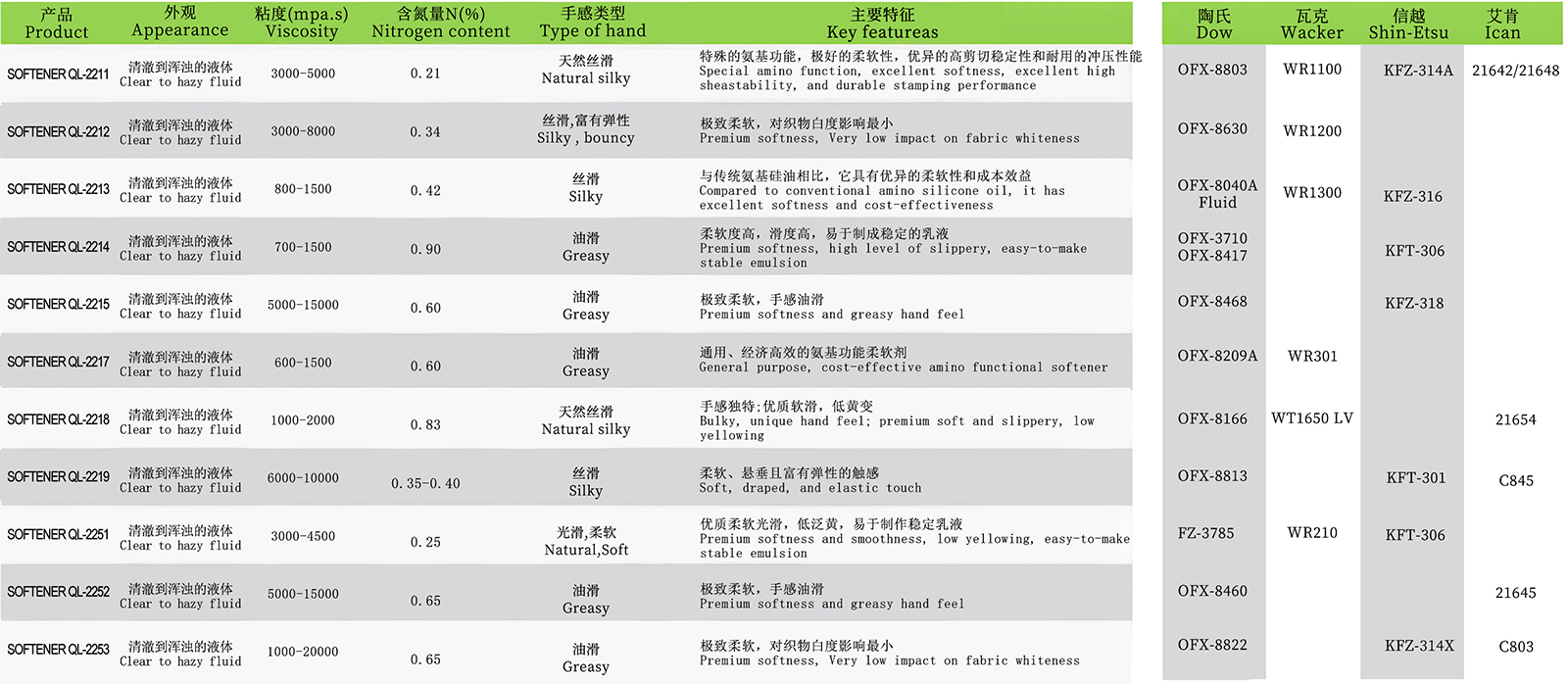

五、供應(yīng)商產(chǎn)品參考

• 典型產(chǎn)品參數(shù)：
  • 強力化工QL-2215：氨值 0.6 mmol/g，粘度 5000~15000 mPa?s，適用于高彈性聚氨酯。
  • 某化學(xué)試劑級氨基硅油：粘度范圍 700~15000 mPa?s，氨值 0.15~0.3 mmol/g，適合實驗室配方開發(fā)。
  • 強力化工QL-2211~2253：氨值 0.15~0.9 mmol/g，粘度覆蓋600~15000 mPa?s，適用于工業(yè)規(guī)?；a(chǎn)。
  •


六、實驗驗證建議

1. 小樣測試：
   制備不同粘度 / 氨值的聚氨酯樣品，測試凝膠時間、拉伸強度、斷裂伸長率及耐候性（如鹽霧測試、UV 老化），篩選最優(yōu)參數(shù)。
2. 相容性評估：
   通過 SEM 觀察硅氧烷在聚氨酯中的分散狀態(tài)，或采用 DSC 分析相分離程度，確保體系均勻性。
3. 成本優(yōu)化：
   平衡氨基硅油用量與性能提升，例如在涂料中添加 5%~10% 即可顯著改善表面性能，過量可能導(dǎo)致成本激增。
